在工業自動化領域，精準的位置測量是設備高效運行的核心，而多圈絕對值編碼器正是實現這一目標的關鍵組件。根據工作原理和結構差異，多圈絕對值編碼器主要分為三大類：齒輪多圈（真多圈）、備用電池多圈和能量收集多圈（韋根效應）。它們各自的特點和適用場景大不相同，選擇時需結合實際需求綜合考量。

一、齒輪多圈（真多圈）：機械結構的 “硬核” 選擇

齒輪多圈絕對值編碼器是名副其實的 “真多圈”，其工作原理類似手表的分針與時針 —— 主編碼器盤（分針）通過齒輪組連接輔助測量盤（時針），借助磁性或光學傳感技術記錄圈數。
核心優勢：

• 無需電池供電，斷電后仍能通過機械結構記錄圈數，避免了電池失效的風險；

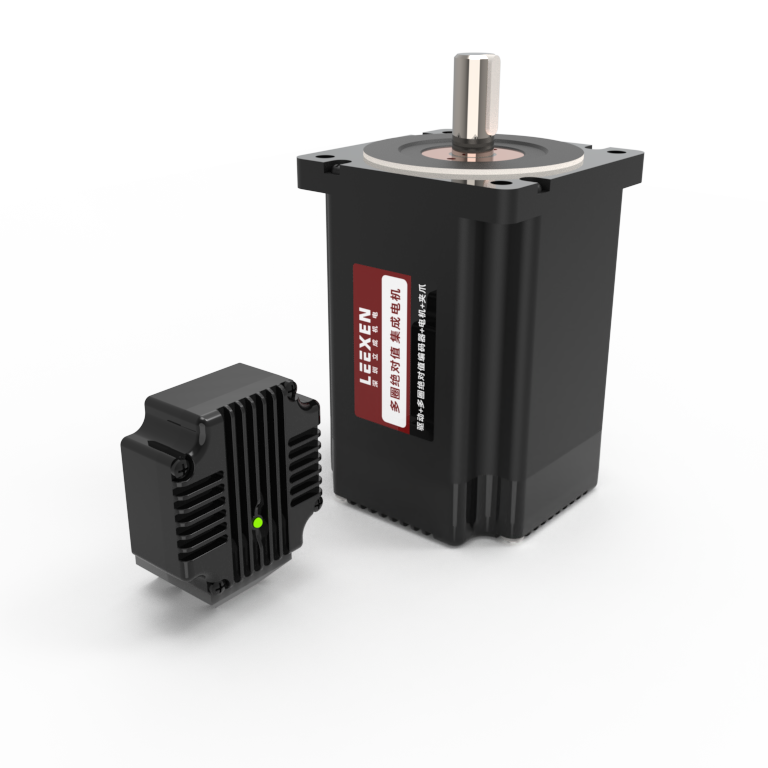

• 深圳立成機電驅動電機一體的多圈絕對值步進電機，采用特殊結構優化，解決了傳統齒輪式體積龐大、抗沖擊振動差的問題，實現了小巧化設計。
  適用場景：對可靠性要求極高、需長期運行且環境復雜的工業設備，如重型機械、風電設備等。

二、備用電池多圈：依賴電力的 “靈活派”

備用電池多圈編碼器通過內部增量計數器跟蹤圈數，斷電時由備用電池供電維持計數。
核心優勢：

• 體積比齒輪式更小，成本較低，適合空間有限的場景。
  主要局限：

• 電池壽命受環境影響大，高溫（＞100℃）、低溫環境下易失效，且不可逆；

• 戶外無空調場合（如水閘、港口機械）或長時間斷電時，電池耗盡可能導致數據丟失，需頻繁維護更換。

三、能量收集多圈（韋根效應）：無電池但 “穩定性存疑”

利用韋根效應，斷電時通過轉軸動能發電記錄圈數，無需電池和齒輪。
核心優勢：

• 無電池、無齒輪，結構緊湊，適合對體積和維護要求高的場景。
  主要局限：

• 磁場零點模糊且不穩定，斷電時若停在零點附近，計圈準確性易受干擾；

• 發電能量依賴轉軸動能，速度不確定導致能量不穩定，技術尚未完全成熟。

總結：齒輪多圈（真多圈）適合高可靠性需求場景，備用電池型適合短期室內應用，能量收集型則需權衡穩定性與便捷性。選擇時需結合環境、維護成本和精度要求綜合判斷。
